qualche spunto sull' ALLESTIMENTO

di Paolo Ratti.

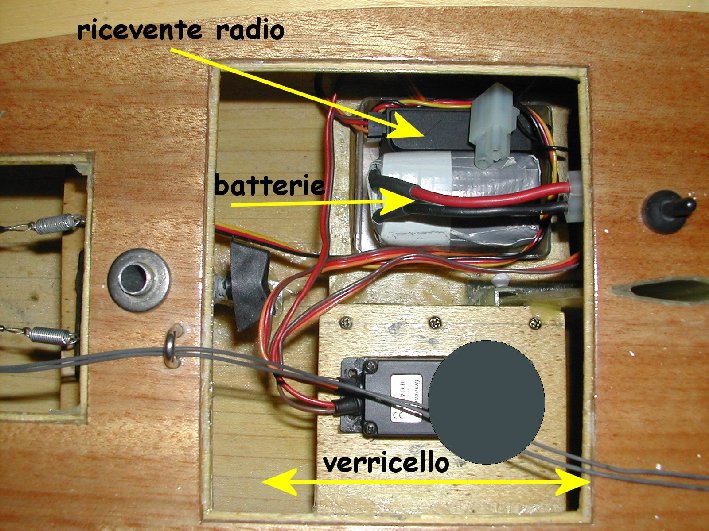

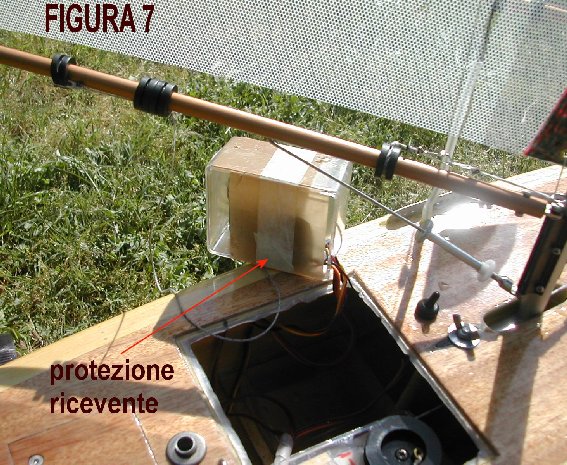

SOLO qualche spunto per dare un'idea a chi si avvicina alla VELA RC di come potrebbe essere l'allestimento delle attrezzature principali. A sin. e a des. posizionamento radio, verricello e batterie subito a ridosso del centro di deriva. Per la radio ho utilizzato una scatola vuota per viti; ottenendo così una buona sicurezza contro eventuali infiltrazioni d' acqua. l' IMPERMEABILITA dello scafo è cosa molto importante.

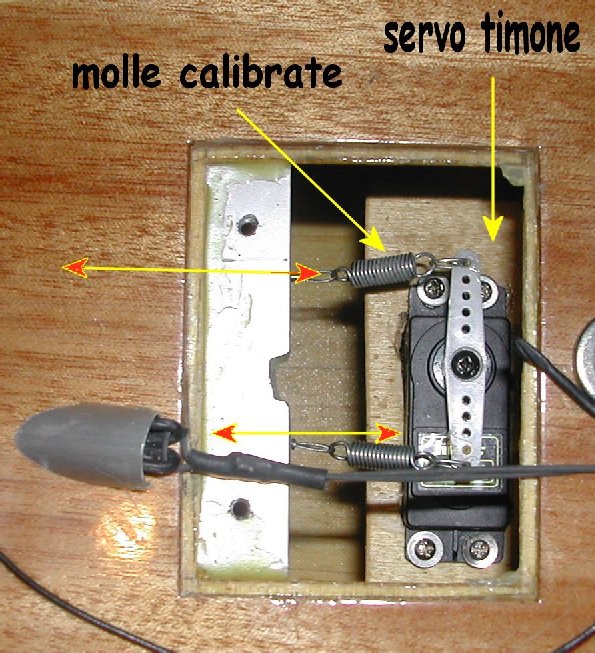

SERVO del timone con doppia tiranteria in cavetto d'acciaio ( lo stesso usato per le sartie e di derivazione articoli da pesca ). Notare le doppie molle calibrate che consentono di "ammortizzare" eventuali colpi al timone e una probabile imperfetta simmetria delle squadrette. Quest'accorgimento protegge il servo da eventuali sovraccarichi. A destra contrappeso e articolazione del fiocco ottenuti rispettivamente con piombo da pesca 25gm e girella cuscinettata sempre da pesca. A sinistra si vede l'attacco del doppio elastico di richiamo per il giro delle scotte. Per tutte le scottine è stato usato cavetto da pesca in dacron ( inestensibile ).

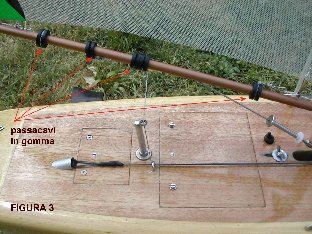

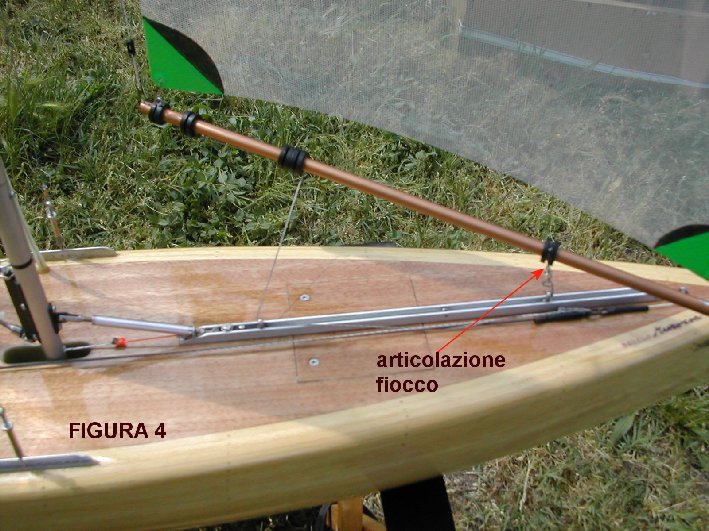

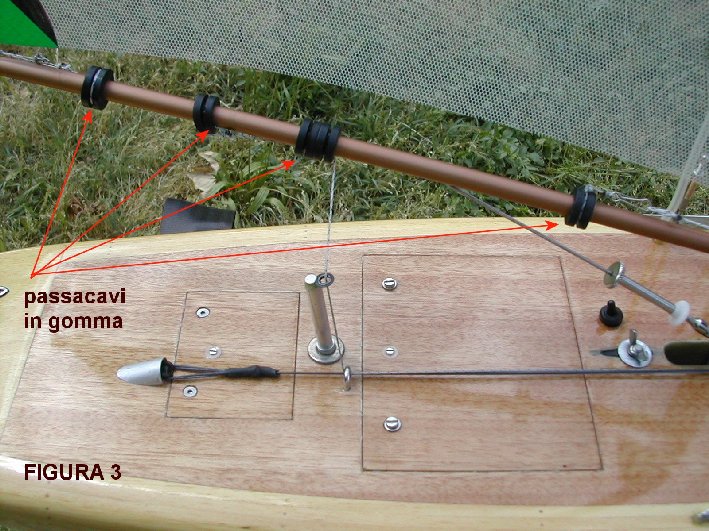

A sin. SCORCIO della coperta a poppavia - In evidenza i passacavi in gomma per quadri elettrici usati per bloccare le microregolazioni di bugna, corsa randa e caricabasso. A des. SCORCIO della coperta a prora con le microregolazioni del fiocco e il puntone di coperta dell'albero.

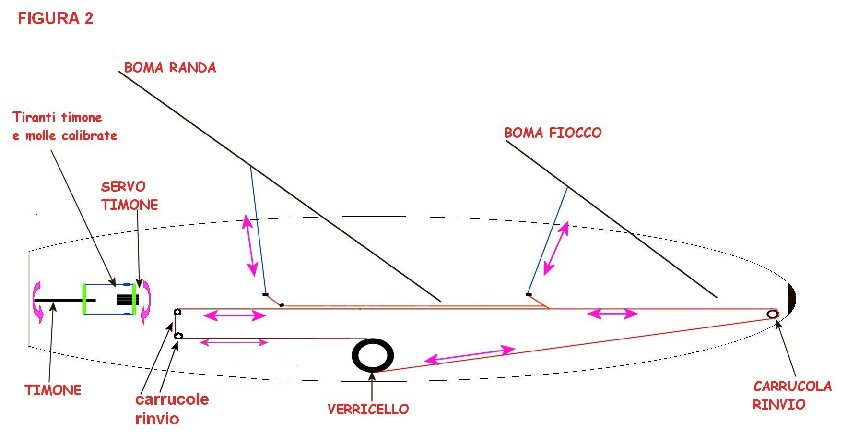

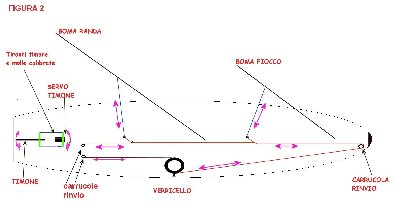

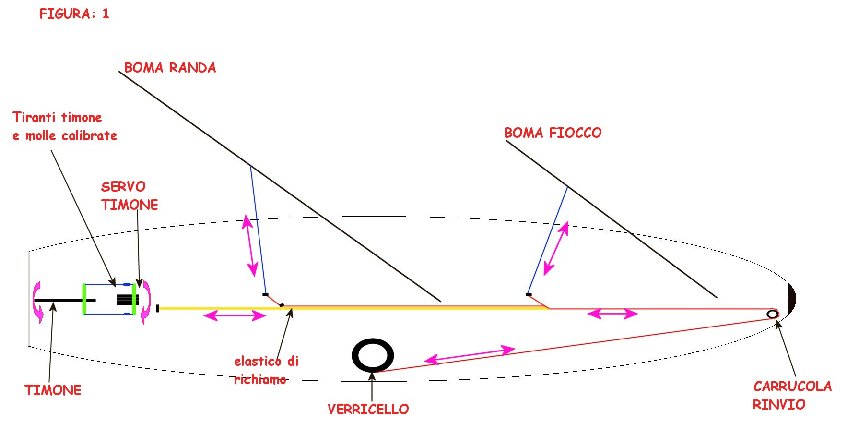

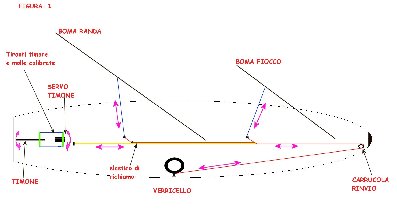

A sin. e a des. due esempi di allestimento e "giroscotte in coperta". N.B. lo stesso giro di scotte può essere anche parzialmente sotto coperta nel caso più frequente di verricello e tamburo alloggiati nella stiva.
